Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы с дросселями. Как сделать индуктор своими руками (10+)

Дроссель, катушка индуктивности - Проектирование, изготовление, применение

 ::  ::

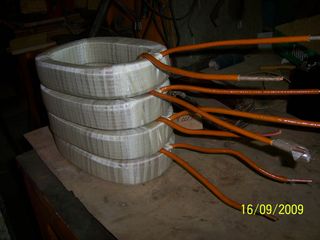

Изготовление дросселя

Сначала определимся с материалом магнитопровода (сердечника). Если частота больше 10 кГц, то используем ферриты, если меньше 3 кГц, то железо, если между этими значениями, то решаем, исходя из конкретных условий.

Дросселя изготавливаются с зазором в сердечнике. Правильная толщина зазора в сочетании с нужным числом витков обеспечивает нужные параметры дросселя.

Вашему вниманию подборка материалов:

Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

При проектировании дросселя как минимум необходимо обеспечить:

  • Нужную индуктивность,
  • Допустимую магнитную индукцию, исключающую насыщение,
  • Нужный диаметр обмоточного провода, подходящий под предполагаемую силу тока (обмотка с расчетным числом витков должна поместиться в окно магнитопровода).

Одним из подходов к расчету является итерационный: исходя из нужной максимальной силы тока и индуктивности, рассчитываем зазор и число витков. Исходя из числа витков, площади окна магнитопровода и плотности заполнения окна (около 0.6), определяем максимальную толщину провода, которым может быть выполнена обмотка. Проверяем, подходит ли такой провод под нужный ток. Если да, расчет окончен. Если нет, то выбираем больший магнитопровод и рассчитываем для него. В случае, если расчет дает слишком толстый провод (больше 1 кв. мм), то обмотку лучше выполнять жгутом более мелких проводов.

Формулы для расчетов:

[индуктивность дросселя, Гн] = [1.257E-9] [площадь сечения магнитопровода, кв. мм] [количество витков]^2 / [зазор в сердечнике, мм]

[максимальное значение индукции, Тл] = [1.257E-3] [максимально возможная сила тока, А] [количество витков] / [зазор в сердечнике, мм]

Для железа максимальная индукция выбирается в районе 1 Тл. Для ферритов: при частоте до 100 кГц - 0.3 Тл, при частоте выше 100 кГц - 0.1 Тл. Если необходимо снизить потери на перемагничивание магнитопровода, то максимальная индукция выбирается еще меньше.

[число витков] = [1E6] [индуктивность, Гн] [максимально возможная сила тока, А] / [площадь сечения магнитопровода, кв. мм] / [максимальное значение индукции, Тл]

[зазор в сердечнике, мм ] = [1.257E-3] [максимально возможная сила тока, А] [число витков] / [максимальное значение индукции, Тл]

Реактивное сопротивление катушки индуктивности

Идеальная катушка индуктивности не обладает классическим омическим сопротивлением, сопротивление дросселя постоянному току равно нулю. Но если к катушке индуктивности приложить переменное напряжение, то за счет периодического накопления энергии в магнитном поле и последующей отдачи ее, в цепи будет протекать конечный ток.

Причем ток через дроссель не зависит от напряжения в текущий момент, а зависит от истории изменения напряжения, то есть определяется первообразной напряжения от времени. Так, если на дроссель подано синусоидальное напряжение, то ток будет иметь форму минус косинуса. Именно благодаря такому фазовому сдвигу на идеальной катушке индуктивности не рассеивается тепловая энергия.

На реальных катушках индуктивности и в цепях вокруг них тепловая энергия, конечно, рассеивается, так как все они обладают ненулевым омическим сопротивлением. Именно на нем и рассеивается мощность.

Если рассматривать синусоидальное напряжение и оперировать понятиями действующего напряжения и тока, то можно написать формулу, напоминающую закон Ома для резисторов. [Действующий ток через дроссель] = [Действующее напряжение на дросселе] / [Z], где [Z] = (2 ПИ [Частота напряжения] [Индуктивность дросселя]). Эта формула полезна при расчете индуктивных делителей переменного напряжения и фильтров высших и низших частот.

Особенности применения дросселей в схемах

Дроссели можно соединять последовательно и параллельно.

[Индуктивность последовательно соединенных дросселей] = [Индуктивность первого дросселя] + [Индуктивность второго дросселя]

[Индуктивность параллельно соединенных дросселей] = 1 / (1 / [Индуктивность первого дросселя] + 1 / [Индуктивность второго дросселя])

Применение катушек индуктивности, дросселей. Типовые дроссельные схемы

На рисунке приведены типовые схемы на катушках индуктивности. (А) - Индуктивный делитель переменного напряжения. [Напряжение на нижнем дросселе] = [Входное напряжение] [индуктивность нижнего дросселя] / ([индуктивность нижнего дросселя] + [индуктивность верхнего дросселя]) (Б) - Фильтр высших частот. (В) - Фильтр низших частот.

 ::

 ::  ::



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. , чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!

зможная сила тока, А] / [площадь сечения магнитопровода, кв. мм] / [максимальное значение индукции, Тл], по которой получается, что чем больше ток через дроссель, тем больше получается число витков -- что в корне противоречит теории -- чем нужен больший ток, тем должно быть меньше число витков (ЭТО

вности. В первой формуле правдоподобно, если индуктивность в микрогенри Если я правильно понял, то, например, E-3 означает 0.001?

4А ?
